精度高，速度快：MH20智能測量光幕
發布時間：
2023-04-07 16:56
來源：
MH20系列光幕傳感器為蘭寶全新推出的一款智能型測量光幕傳感器。
產品從設計到加工均嚴格按照IEC 60947-5-2標準，特別是在生產工藝的突破，大大提高了生產質量和效率。產品最大的特點是帶示教功能，抗干擾能力增強。
· IP67防護等級
· 堅固的外殼結構厚度大于2.5mm
· 光軸間距20mm
· 優異的光學系統采用485掃描同步技術
MH20系列測量光幕特點
串接同步功能
主要是解決兩對光幕并列使用時干擾問題。該功能可以實現兩對或者多對光幕并列使用而相鄰之間不受干擾。
增益自動調整
光幕根據實際應用自動調節發射器發射強度，以達到最合適的發射強度來保證光幕性能，在保證性能的前提下，將功耗降至最低。
響應速度快
每組(8個光軸)1.4ms，依次遞增，128點時光幕響應時間不超過25ms，大大優先于普通測量光幕。
輸出邏輯可設置
MH20測量光幕有兩路開關量輸出，兩路開關量輸出完全獨立，彼此不受影響，可以單獨設置NPN、PNP、NO、NC，一路EIA – 485通訊接口，可以與PC機等有485通訊功能的設備直接通訊。
優異的耐溫性能及IP性能

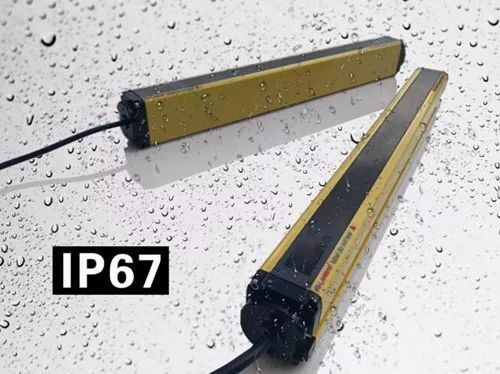

MH20測量光幕工作溫度為-25℃~55℃，優于一般光幕的溫度范圍-10℃~55℃。IP防護等級為IP67，優于一般光幕的IP65等。
MH20系列測量光幕掃描方式
直接掃描
此種掃描方式將掃描所有光束，從第一點(電纜端)到最末端
交叉掃描
交叉掃描由直接掃描和傾斜光束組成，其光束數量比直接掃描增加1倍，所以可以提高檢測區域中間1/3部分的檢測精度。
單邊掃描
單邊掃描用于對光幕檢測區域內基準物體某一側的區域進行掃描。如下圖，可設置僅對物體上方或下方區域檢測。
跳躍掃描
此種掃描模式可設置為跳過某幾條光束(如設置第2、3、4、5四條光速被屏蔽，該光束區域中的物體將不被檢測);或者規律性的跳過幾條光束(如設置跳過2條光束，則整個掃描只掃描1,4,7,10等光束，此時檢測精度降低，但是響應速度增加)。
◆ ◆ ◆ ◆ ◆
MH20應用案例

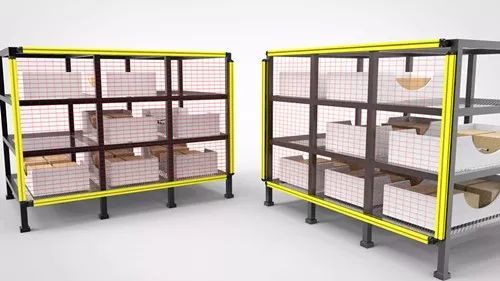

避免貨架出錯的監測
通過將MH20測量光幕安裝至貨架的垂直和水平框架上，可以確保正確選擇貨物。由于可以將 MH20編碼至不同的區域，它會發出一個信號來確認是否從錯誤的倉庫區域選擇了貨物或選擇了過多貨物。

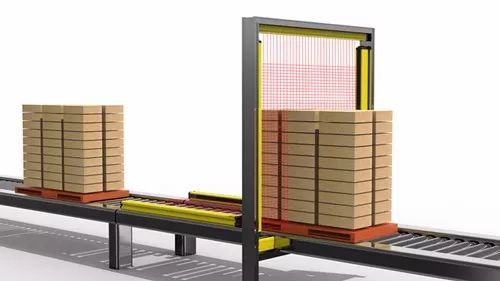

輸送中對動態物體的尺寸體積測量
用MH20可以測量物體的高度，長度和寬度，并且將數據發送到后臺程序來計算物體的體積。
當物體在傳送帶上移動，并且通過MH20測量光幕時，測量光幕可以將物體遮擋的光線數量輸出模擬量或者通過串口發送到后端，然后計算出物體的長，寬，高。MH20的工作環境最低達到-25℃適應于冷凍儲存領域，最高可以達到+55℃。
